E2NC

Smart Proximity Sensor

E2NC

Smart Proximity Sensor with Separate Amplifier Enables Easily Making Highprecision Sensitivity Settings.

(Unit: mm)

Tolerance class IT16 applies to dimensions in this data sheet unless otherwise specified.

Sensor Heads

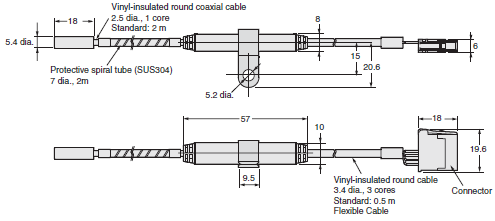

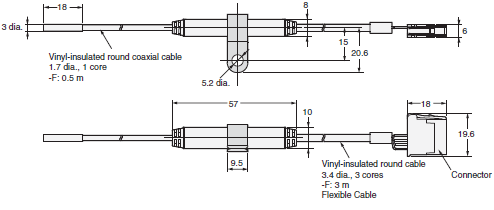

E2NC-EDR6-F

E2NC Dimensions 3

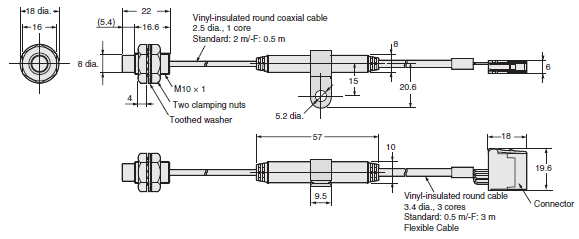

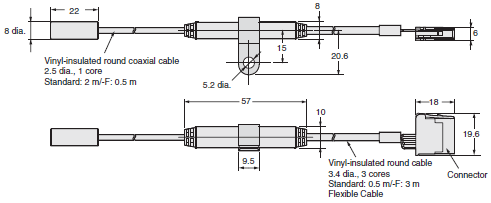

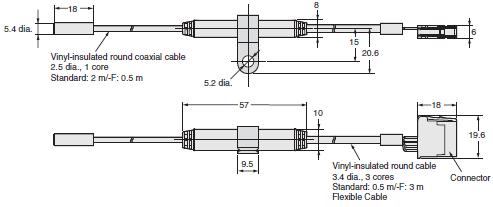

E2NC-ED01(-F)

E2NC Dimensions 4

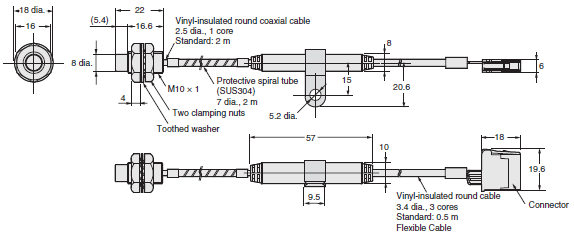

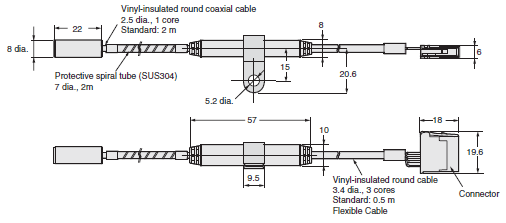

E2NC-ED01-S

E2NC Dimensions 5

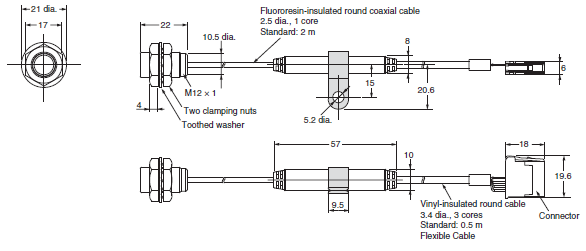

E2NC-ED02(-F)

E2NC Dimensions 6

E2NC-ED02-S

E2NC Dimensions 7

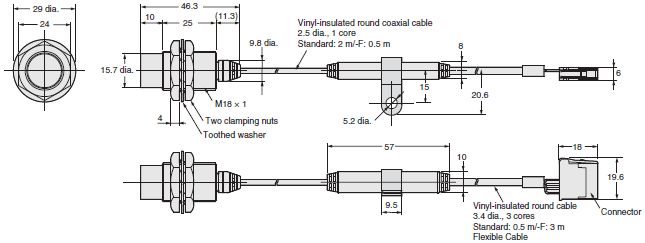

E2NC-EM02(-F)

E2NC Dimensions 8

E2NC-EM02-S

E2NC Dimensions 9

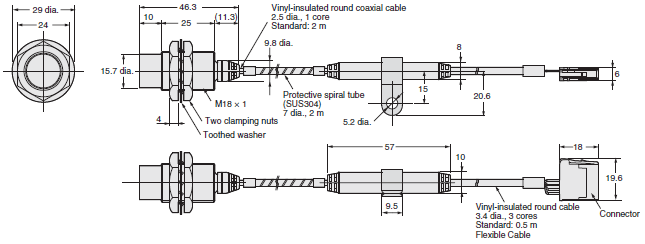

E2NC-EM07M(-F)

E2NC Dimensions 10

E2NC-EM07M-S

E2NC Dimensions 11

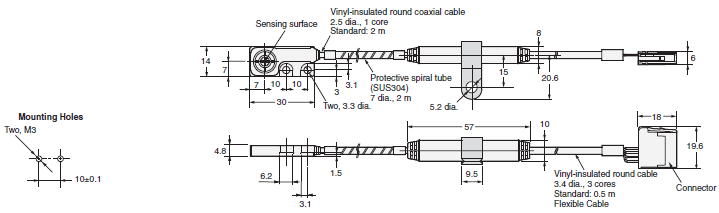

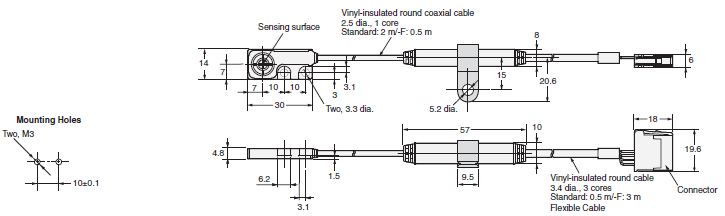

E2NC-EV05(-F)

E2NC Dimensions 12

E2NC-EV05-S

E2NC Dimensions 13

E2NC-EM02H

E2NC Dimensions 14

Amplifier Unit

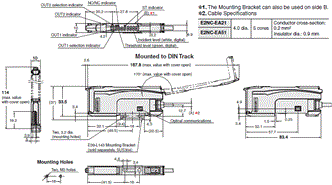

Pre-wired Amplifier Units

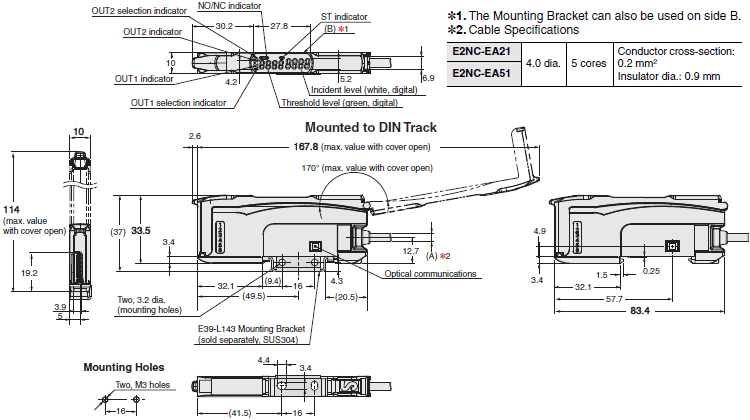

E2NC-EA21
E2NC-EA51

E2NC Dimensions 16

Amplifier Units with Wire-saving Connectors

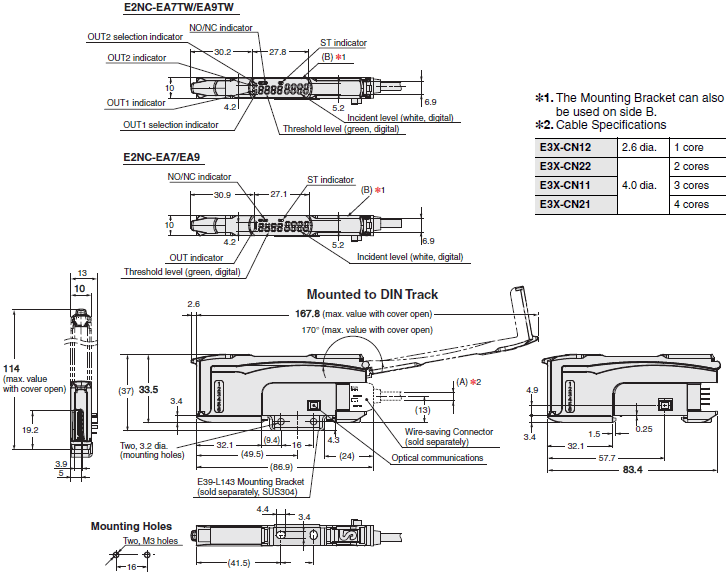

E2NC-EA7TW
E2NC-EA9TW
E2NC-EA7
E2NC-EA9

E2NC Dimensions 17

Amplifier Unit with Connector for Sensor Communications Unit

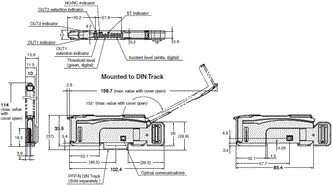

E2NC-EA0

E2NC Dimensions 18

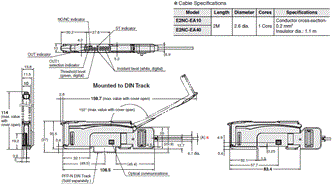

Amplifier Unit with Connector for Sensor Communications Unit (Pre-wired)

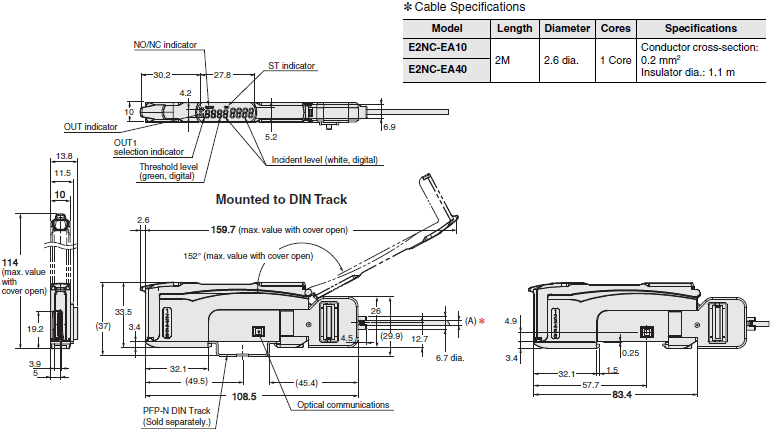

E2NC-EA10
E2NC-EA40

E2NC Dimensions 19

Accessories (Sold Separately)

Wire-saving Connectors

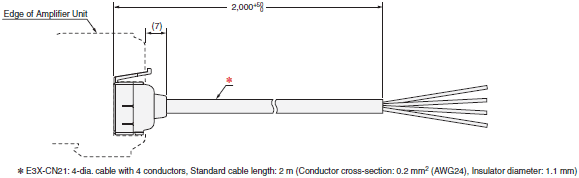

Master Connector
E3X-CN21

E2NC Dimensions 21

Slave Connector
E3X-CN22

E2NC Dimensions 22

Mounting Bracket

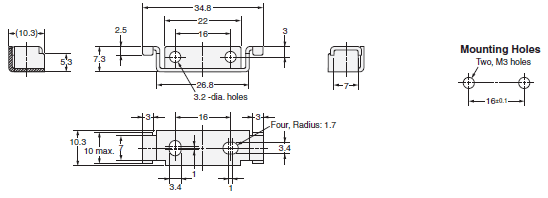

E39-L143

E2NC Dimensions 23

Material: Stainless steel (SUS304)

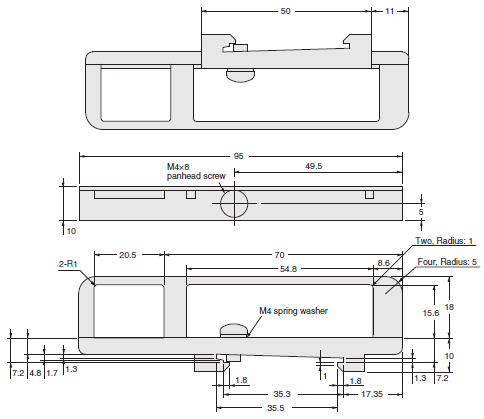

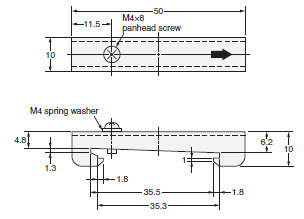

End Plate

PFP-M

E2NC Dimensions 25

Materials: Iron, zinc plating

E39-EP1

E2NC Dimensions 27

Materials: SUS304 CP
